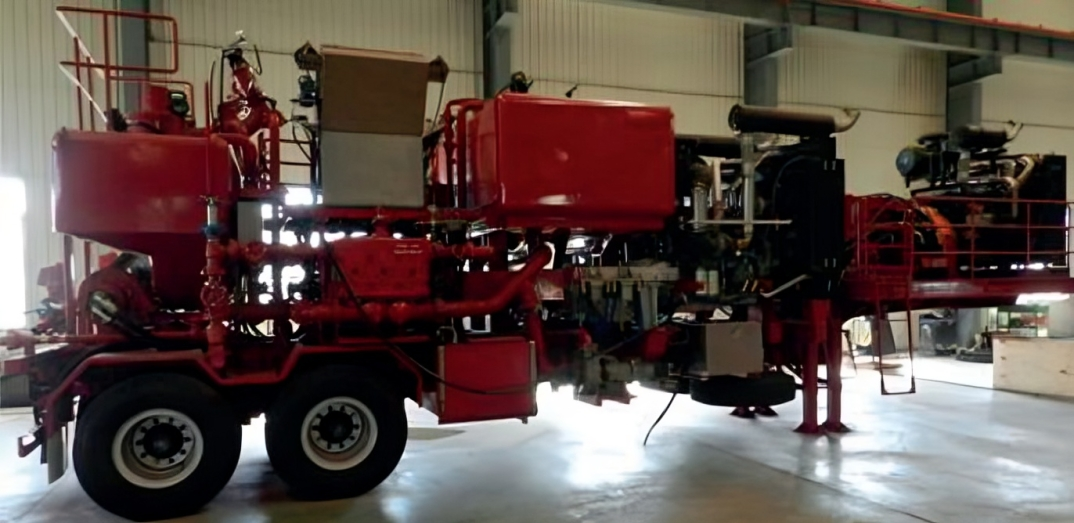

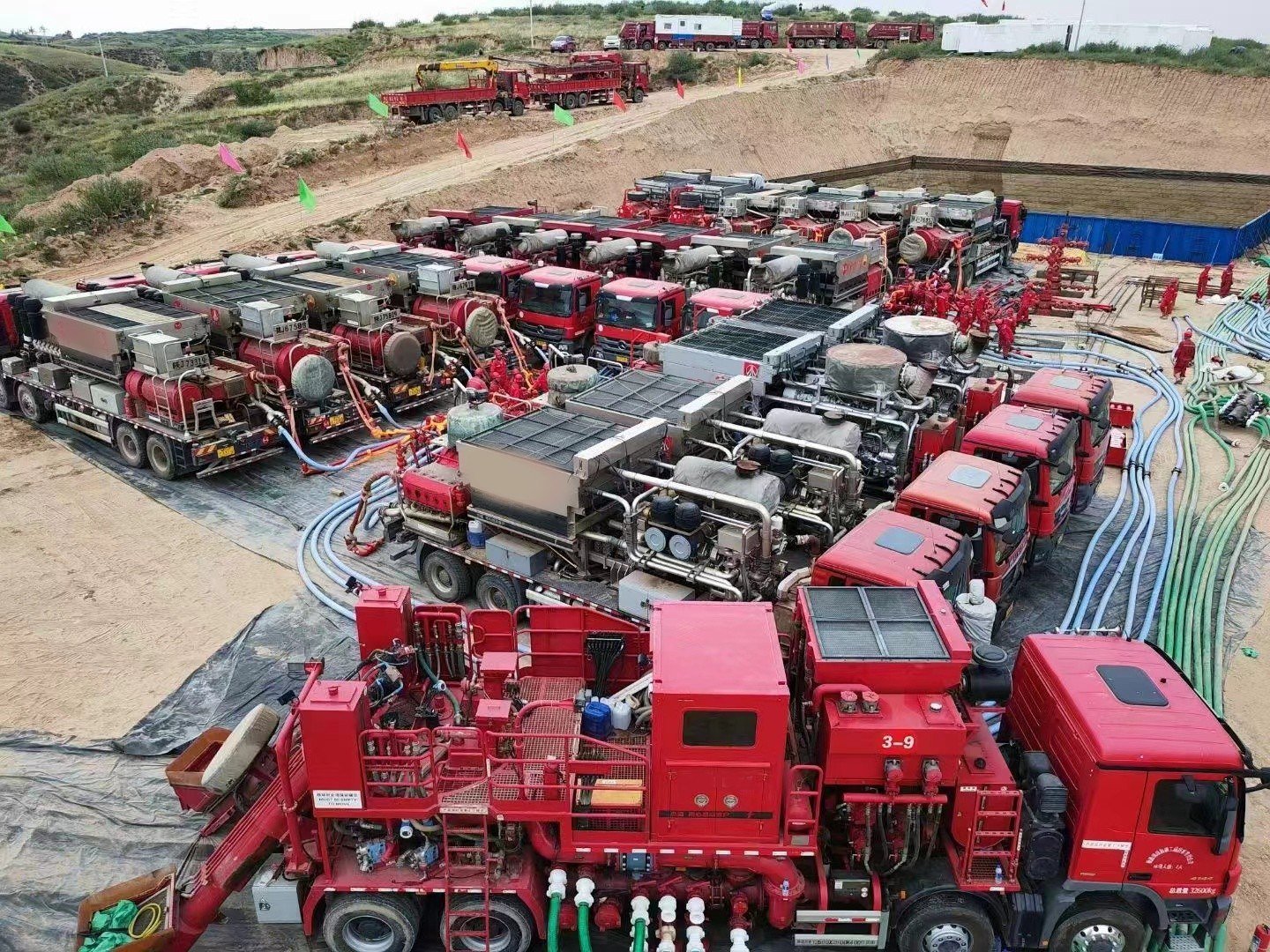

100-30-I ДВУХДВИГАТЕЛЬНАЯ ДВУХНАСОСНАЯ ЦЕМЕНТИРОВОЧНАЯ УСТАНОВКА ТРЕЙЛЕРНОГО ТИПА
Рабочие параметры
| Параметр | Значение |
|---|---|
| Масса нетто | Около 26т |
| Габариты | 11320 мм × 2700 мм × 4120 мм |
| Диапазон давления | до 99.7 МПа |
| Максимальный рабочий объем | 3 м³/мин (два насоса) |
| Диапазон плотности | 1.3～2.5 г/см³ ±0.02 г/см³ |
| Производительность смешивания | 0.3～2.0 м³/мин |
Технические характеристики
| Компонент | Характеристики |
|---|---|
| Главный двигатель | Detroit S60 450 л.с. (2 шт.) |
| Силовой двигатель | Mercedes OM926LA 320 л.с. |
| Гидротрансформатор | Allison 4700 OFS (2 шт.) |
| Трехплунжерный насос | TPD 600 (2 шт.) |
| Ход | 6 (152.4 мм) |
| Максимальная мощность | 600 л.с. (447 кВт) |
Дополнительные системы
| Система | Характеристики |
|---|---|
| Смеситель | Рециркуляционный высокоэнергетический |
| Зольный клапан | Эксцентриковый зольный дозирующий |
| Насос для чистой воды | MISSION 4×3×13 |
| Самовсасывающий насос | RA65 |
| Циркуляционный насос | PN56 (2 шт.) |
| Денсиметр | Micro Motion 3'' DS300 |
Опции
| Смесительный бак | 2.8 м³ |
| Топливный бак | 800 л |
| Измерительный бак | 2×2 м³ |
| Гидравлический масляный бак | 800 л |
| Газовый накопитель | 80 л |
Особенности
- Запатентованная высокоэнергетическая система смешивания растворов
- Запатентованный эксцентриковый зольный клапан
- Защита насоса от превышения давления
- Нерадиоактивный U-образный денсиметр
- Адаптация под стандартные процедуры
- Поддержка портативной системы сбора данных
- Автономный силовой агрегат

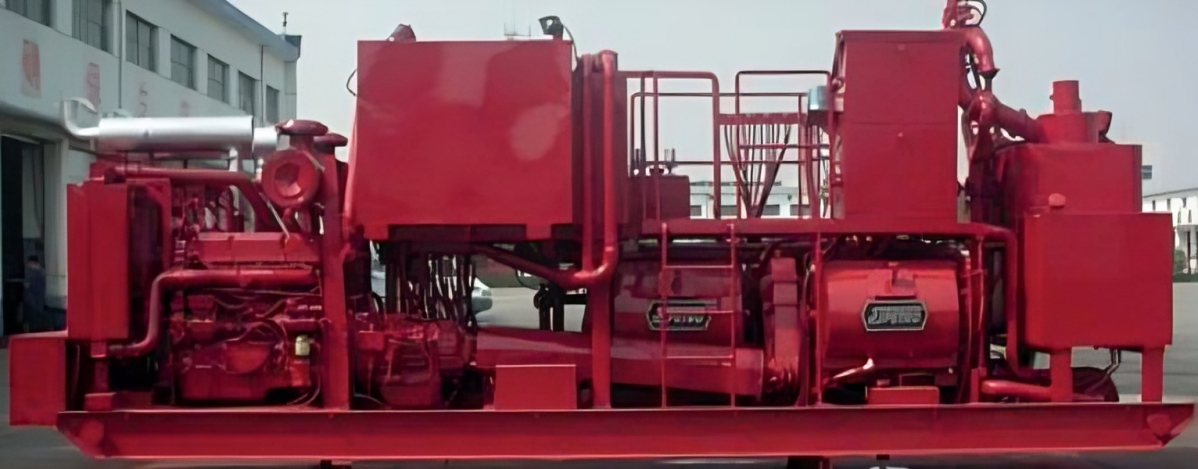

70-22-I Двойной насосный цементировочный модуль
70-22-I Двойной насосный цементировочный модуль — это интегрированное цементировочное оборудование, смонтированное на платформе. В соответствии с заданным планом работ он способен автоматически и непрерывно смешивать и нагнетать цементный раствор под высоким давлением. Такое оборудование в основном используется для проведения цементировочных работ на морских нефтяных месторождениях, кислотных обработок и испытаний на давление.
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Собственный вес | приблизительно 19,6 т |
| Габариты | 8400 мм × 2470 мм × 3260 мм |
| Диапазон давления | до 70 МПа |
| Максимальная производительность | 2,2 м³/мин |
| Диапазон плотности | 1,3～2,5 г/см³ ±0,02 г/см³ |
| Производительность смешивания | 0,3～2,0 м³/мин |
Особенности
- Запатентованная высокоэнергетическая система смешивания раствора
- Запатентованный эксцентриковый зольный клапан
- Защита от превышения давления насосов
- Безрадиоактивный U-образный плотномер
- Адаптирована под эксплуатационные привычки
- Возможность подключения системы сбора данных
Технические характеристики
| Компонент | Характеристики |
|---|---|
| Основной двигатель | Detroit S60, 450 л.с. (2 ед.) |
| Коробка передач | Allison 4700 OFS (2 ед.) |
| Трёхплунжерный насос | 3ZB-265 (2 ед.) |
| Ход плунжера | 5" (127 мм) |
| Максимальная мощность | 355 л.с. (265 кВт) |
| Передаточное число | 4.32:1 |
Дополнительные системы
| Система | Характеристики |
|---|---|
| Смеситель | Циркуляционный высокоэнергетический |
| Клапан подачи цементного порошка | Эксцентриковый дозирующий |
| Насос для подачи чистой воды | MISSION 4×3×13 |
| Самовсасывающий насос | PN56 |
| Плотномер | Micro Motion 3" DS300 |
ZHBC-35 интегрированный насосный агрегат
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Собственный вес | Приблизительно 18 т |
| Габариты | 9876 мм × 2490 мм × 3121 мм |
| Шасси | Shaanxi Auto Steyr SX1255UM434 |
| Трёхпоршневой насос | LK3PC-180 |
| Мощность на валу | 180 л.с. (134 кВт) |
| Мощность подачи воды | 160 л.с. (120 кВт) |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальное давление | 35 МПа при 0,079 м³/мин |
| Максимальная подача | 1,5 м³/мин при 4,79 МПа |
| Передаточное отношение | 4.5:1 |
| Насос подачи воды | центробежный насос IS 125-100-315 |
| Объём водяного бака | 5 м³ (2,5 м³ × 2) |
| Кран-манипулятор | Грузоподъёмность: 1000 кг |
Особенности
- Может использоваться для подачи воды, приготовления растворов и тампонажа
- Адаптирован под эксплуатационные привычки в нефтяной отрасли
- Компактные размеры и высокая мобильность
- Упрощенные рабочие процедуры
- Надежная конструкция для тяжелых условий работы

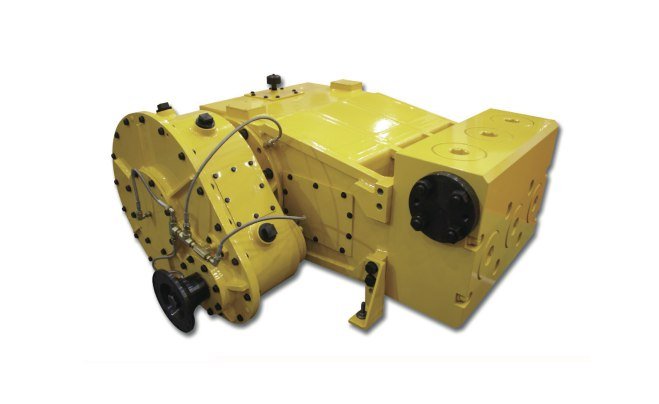

Трёхплунжерный насос JC-600/600S
Насос JC-600 оснащён стабильной и эффективной передачей с косозубыми шестернями. Уникальное смещённое приводное устройство силовой части значительно снижает нагрузку на крейцкопф, салазки и подшипники. Конструкция насоса JC-600 предотвращает обратный поток жидкости в силовую часть, что делает его особенно подходящим для кислотных обработок и цементировочных работ.
Технические характеристики
| Характеристика | JC-600S | JC-600 |
|---|---|---|
| Максимальная мощность | 600 л.с. (447 кВт) | 600 л.с. (447 кВт) |
| Максимальная нагрузка | 43 360 кг | 43 360 кг |
| Длина хода | 6 (152,4 мм) | 6 (152,4 мм) |
| Передаточное отношение | 4.6:1 | 4.6:1 |
| Габариты | 1276×1341×607 мм | 1864×1292×746 мм |
| Вес | 2086 кг | 2449 кг |
Производительность
| Диаметр плунжера | Выход за оборот | Производительность при тактах насоса в минуты/оборотах шестерни | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/230 | 120/552 | 200/920 | 300/1380 | 450/2070 | |||||||
| 2 " (63.5) | 0.38 гал/об (1.4 л/об) | 19 гал/мин (72 л/мин) | 20,372 psi (1436 МПа) | 46 гал/мин (174 л/мин) | 20,165 psi (1421 МПа) | 76 гал/мин (290 л/мин) | 12,099 psi (853 МПа) | 115 гал/мин (434 л/мин) | 8,066 psi (568 МПа) | 172 гал/мин (651 л/мин) | 5,377 psi (379 МПа) |

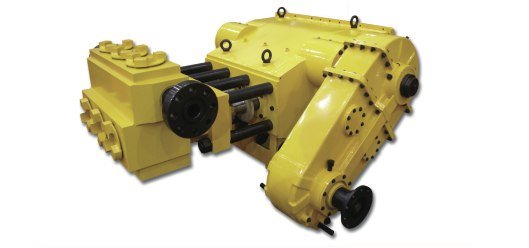

Трёхплунжерный насос JC-KG05
JC-KG05 — это горизонтальный односторонний трёхцилиндровый плунжерный насос, состоящий в основном из силового узла серии PG и гидравлического узла серии T. Силовой и гидравлический узлы соединены между собой восемью калиброванными тягами из легированной стали. При демонтаже гидравлического узла тяги остаются на силовой части. Плунжер соединяется с малым шатуном с помощью зажима, что значительно упрощает разборку и техническое обслуживание гидравлической части. Плунжерные насосы серии KG являются ключевыми компонентами цементировочных насосных агрегатов на базе автомобилей и модульных установок.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная входная мощность | 300 л.с. |
| Максимальная частота вращения | 350 об/мин |
| Максимальная нагрузка на шатун | 498 кН |
| Ход плунжера | 127 мм (5") |
| Передаточное отношение | 1:4.32 |
| Тип зубчатой передачи | Шестерня с двойной дугой |
Модели
| Модель | Диаметр плунжера | Максимальное давление | Максимальная подача |
|---|---|---|---|
| TH | 5" | 35 МПа | 1.64 m³/мин |
| TL | 4-1/4" | 50 МПа | 1.34 m³/мин |
| TG | 3-3/4" | 70 МПа | 0.92 m³/мин |

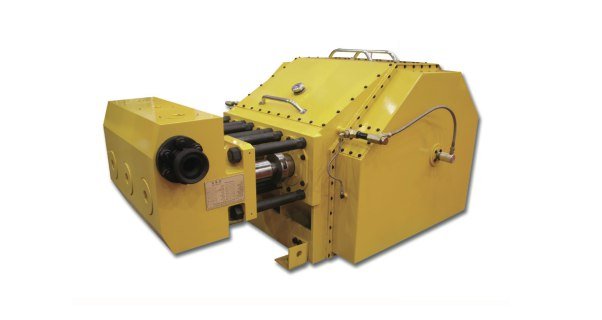

Трёхплунжерный насос JC-2000
Насос типа 2000 — это возвратно-поступательный, объемного типа, горизонтальный односторонний трёхцилиндровый плунжерный насос. Его номинальная максимальная тормозная мощность составляет 1491 кВт (2000 л.с.), длина хода — 203.2 мм (8), диаметр плунжера может варьироваться от 3 до 7 в зависимости от требований пользователя по давлению и подаче. Гидравлические узлы всех плунжеров различного диаметра совместимы с одним и тем же силовым узлом. Насос применяется для прерывистых операций на нефтяных скважинах, таких как кислотная обработка, гидроразрыв пласта и нагнетание.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальная мощность | 2000 л.с. (1491 кВт) |
| Максимальная нагрузка | 225 000 фунтов (102 058 кг) |
| Длина хода | 8" (203,2 мм) |
| Передаточное отношение | 6.353:1 |
| Габариты | 2280×1518×1124 мм |
| Вес | 5330 кг |
Производительность
| Диаметр плунжера | Выход за оборот | Производительность при тактах насоса в минуту / оборотах шестерни | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75/476 | 115/731 | 132/838 | 200/1271 | 300/1906 | |||||||||||||
| 3" (95.3) | 1.15 гал/об (4.3 л/об) | 86 гал/мин (326 л/мин) | 20,372 psi (1436 МПа) | 132 гал/мин (499 л/мин) | 20,372 psi (1436 МПа) | 151 гал/мин (573 л/мин) | 20,372 psi (1436 МПа) | 229 гал/мин (869 л/мин) | 13,443 psi (947 МПа) | 344 гал/мин (1303 л/мин) | 8,962 psi (632 МПа) | ||||||

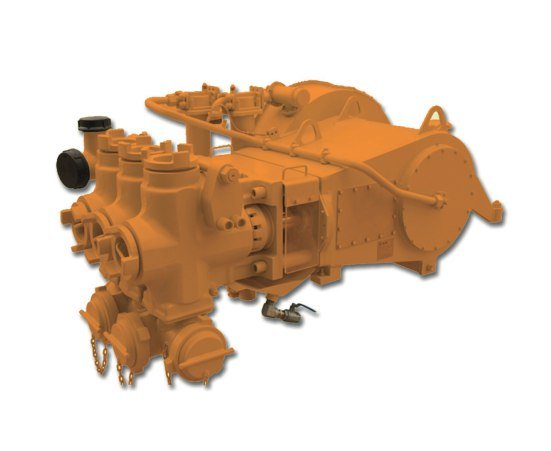

Трёхплунжерный насос JC-HT400
HT400 — это новый тип горизонтального одностороннего, смещённого, возвратно-поступательного трёхцилиндрового поршневого насоса, состоящий из трёх частей: силовой части, коробки передач и гидравлической части. Максимальная тормозная мощность составляет 600 л.с. (BHP). Насос отличается компактными размерами, высокой мощностью, высоким давлением и большой производительностью. Трёхцилиндровый плунжерный насос в основном применяется в цементировочном оборудовании на нефтяных месторождениях, включая цементирование, гидроразрыв пласта, кислотную обработку и другие виды работ. Является предпочтительным выбором для оборудования нагнетательного цементирования.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная мощность | 600 л.с. (447 кВт) |
| Максимальный крутящий момент | 9782 Н·м |
| Передаточное отношение | 8.6 |
| Ход поршня | 8" (203,2 мм) |
| Максимальное давление | 1436 кг/см² |
| Максимальная производительность | 2111 л/мин |
| Масса | 2910 кг |
| Диаметр плунжера | Выход за оборот | Такты в минуту / Обороты червячного вала (ALLISON 4700 OFS) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32/275 | 70/598 | 128/1099 | 171/1469 | 224/2100 | |||||||
| 3 3/8" (85.7) | 0.93 гал/об (3.52 л/об) | 29.7 гал/мин (104 л/мин) | 20,000 psi (137,9 МПа) | 64,7 гал/мин (244.8 л/мин) | 14,314 psi (98.6 МПа) | 118.8 гал/мин (449.8 л/мин) | 7,789 psi (53.7 МПа) | 158.7 гал/мин (600.8 л/мин) | 5,832 psi (40.2 МПа) | 227.0 гал/мин (859.2 л/мин) | 4,078 psi (28.1 МПа) |
Особенности конструкции
- Гидравлическая часть из легированной стали производится методом вакуумного плавления
- Большой модуль зубчатой пары с пятью витками
- Масштабное композитное подшипниковое соединение
- Сверхтвердый кованый алюминиевый соединительный штырь
- Внутренний масляный насос с зубчатым механизмом
- Подходит для установки на цементировочных установках
- Идеален для морских и пустынных условий

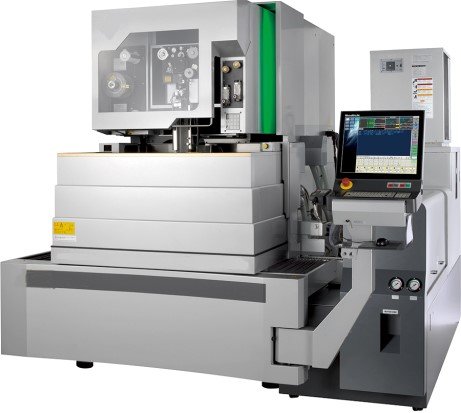

JC600Gs
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая зона (X × Y × Z) | 600 × 400 × 350 мм |
| Вспомогательные оси (U × V) | 150 × 150 мм |
| Макс. размер заготовки | 800 × 570 × 340 мм |
| Макс. вес заготовки | 1000 кг (струйная обработка) |
| Диаметр электродной проволоки | Φ0.05～Φ0.30 мм |
| Точность обработки | ≤ ±3 мкм |
| Шероховатость поверхности (сталь) | ≤ 0.25 мкм Ra |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Рабочая жидкость | Деионизированная вода |
| Угол конусной обработки | ±25° (при толщине 130 мм) |
| Минимальное разрешение | 0.001 мкм |
| Габариты станка | 2,445 × 2,685 × 2,296 мм |
| Вес станка | 4,300 кг |
Особенности
- Высокая точность позиционирования (±3 мкм)
- Интеллектуальная система программирования 3D
- Широкий диапазон диаметров электродной проволоки
- Возможность конусной обработки
- Стабильная работа с тяжелыми заготовками
- Низкая шероховатость обработанной поверхности

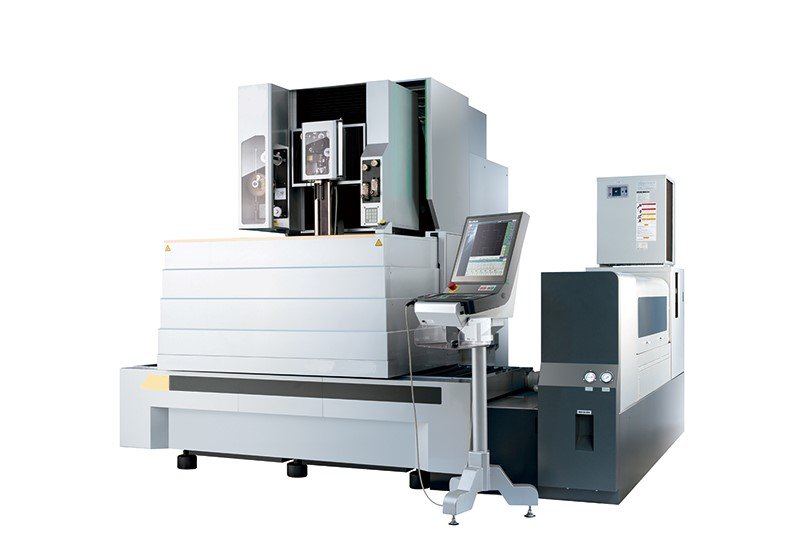

JC800G
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая зона (X × Y × Z) | 800 × 600 × 500 мм |
| Вспомогательные оси (U × V) | 200 × 200 мм |
| Макс. размер заготовки | 1250 × 1020 × 500 мм |
| Макс. вес заготовки | 3000 кг (струйная обработка) |
| Диаметр электродной проволоки | Φ0.10～Φ0.30 мм |
| Точность обработки | ≤ ±4 мкм |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Рабочая жидкость | Деионизированная вода |
| Угол конусной обработки | ±25° (при толщине 130 мм) |
| Минимальное разрешение | 0.001 мкм |
| Шероховатость поверхности (сталь) | ≤ 0.28 мкм Ra |
| Габариты станка | 3,310 × 3,360 × 2,695 мм |
| Вес станка | 6,000 кг |

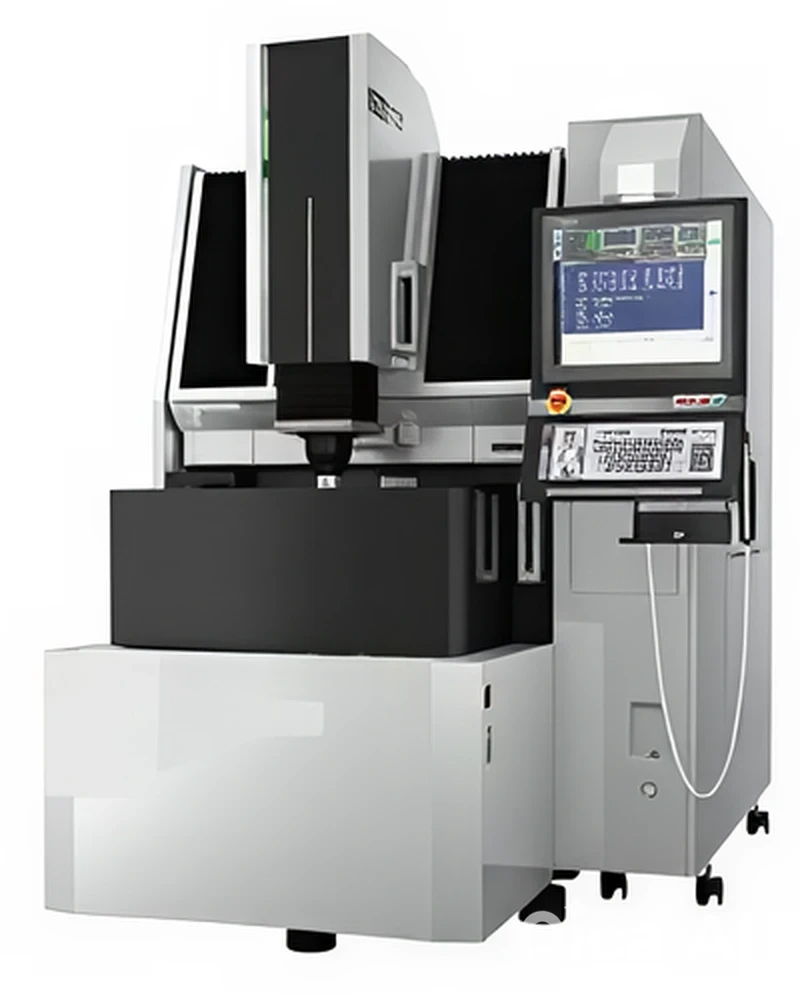

JC40Gs
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий ход (X × Y × Z) | 400 × 300 × 270 мм |
| Размеры рабочего стола | 600 × 400 мм |
| Привод | 3-осевой линейный двигатель |
| Система измерения | 0.1 мкм линейная оптическая шкала |
| Минимальное перемещение | 0.1 мкм |
| Точность позиционирования | 0.005 мм (на полном ходе) |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Повторяемость позиционирования | 0.003 мм (на полном ходе) |
| Обратный люфт осей | 0.002 мм |
| Максимальный вес заготовки | 550 кг |
| Габариты станка | 1550 × 2440 × 2330 мм |
| Рабочая жидкость | Автоматическая система с 3 дверцами |
| Минимальная шероховатость | Ra 0.1 мкм |
Особенности
- Высокое разрешение позиционирования (0.1 мкм)
- Прямой привод линейными двигателями
- Отсутствие механического люфта
- Высокая повторяемость результатов
- Автоматическая система подачи рабочей жидкости
- Возможность обработки с минимальной шероховатостью
